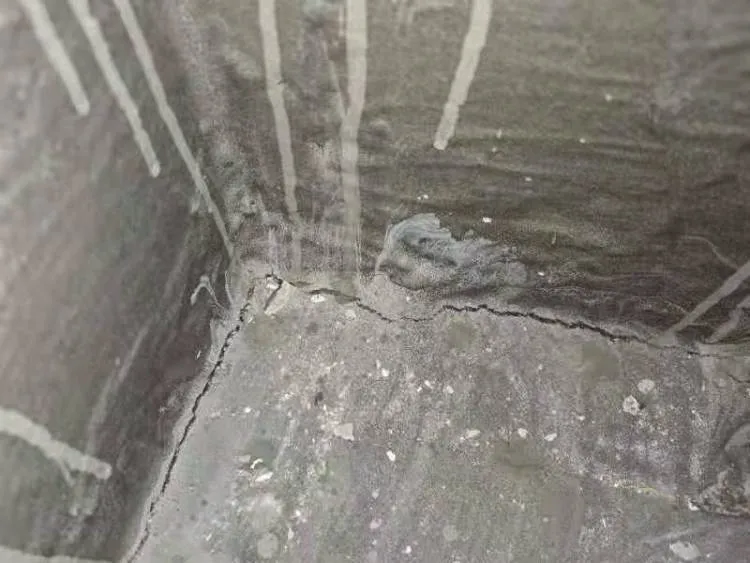

常规JS施工开裂原因▼

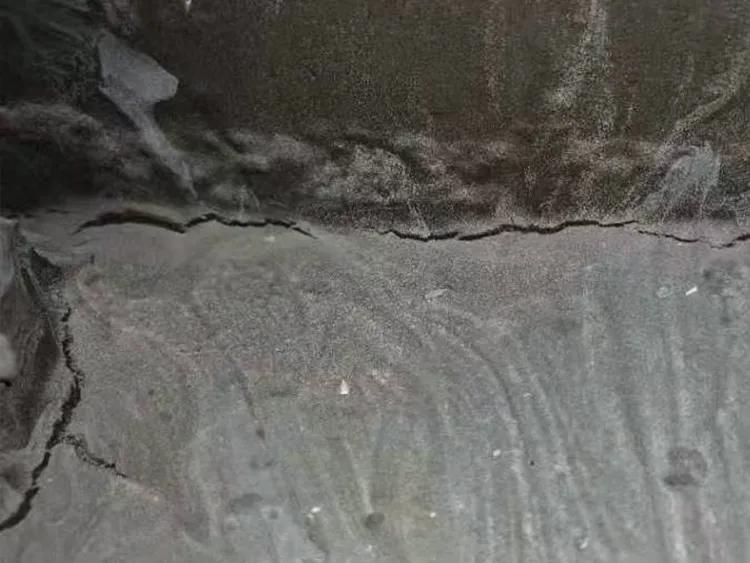

当常规JS涂料厚度堆积较大时，因涂膜内外干燥时间不一，导致表面干燥快、内部干燥缓慢，使得涂膜内外应力变化不一致，并最终导致外部表干部分被张力拉开，出现开裂。
-
常规JS施工需要薄涂多遍，反复操作在标准化施工的情况下能有效减少开裂情况保障防水可靠性。
分享常规JS涂料标准化施工，可供参考如果你的JS涂料出现开裂检查下，是否真的做到标准化施工了？
↓↓↓
01/ 基层处理
基面要求平整、无浮灰、无明水，应对蜂窝、裂缝需进行修补；
阴阳角与管根处应做圆弧处理；施工前，需湿润基面，或用科顺界面剂进行封固处理；
02/ 配置涂料
按照配比要求配置涂料。使用电动搅拌器充分搅拌（ 3-5min），直至涂料均匀不含团粒的混合物即可；
03/ 增强处理
阴阳角、管根、排水口等细部节点应做附加层：先薄涂一层防水涂料，后夹铺胎体增强材料（如无纺布等），
并使涂料充分浸透胎体层（不可折皱、翘边），整体增强处理过程分2~3遍涂刷完成；
04/ 大面施工
立面施工一般涂刷3~4 遍，每遍厚度控制在 0.4mm 左右；平面施工一般涂刷2~3遍，每遍厚度控制在0.5mm左右，达到设计要求厚度即可；
每一遍涂料涂覆的间隔时间约2~4 小时（视天气情况而定），以前一道不粘手为宜；防水涂膜完全干固后，方可进行下道工序的施工。
PS：涂膜干固养护 7 天后方可进行蓄水试验，为保障后续防水效果，试验时间不宜超48h。
在现实施工中，大部分工期都十分紧张
JS涂料标准化施工
常需耗费较多时间与人力物力
除了通过实施标准化施工减少开裂问题
是否能通过JS涂料本身减少开裂？
科顺研发的新配方产品，正是为此而来！
▼
KS-988A JS高聚物水泥弹性防水涂料(厚涂型)
执行标准：GB/T 23445-2009《聚合物水泥防水涂料》
厚涂不开裂，施工更省心
KS-988A厚涂型主要是在平/立面大面施工时
每遍可实现 0.5-1.0mm 厚涂

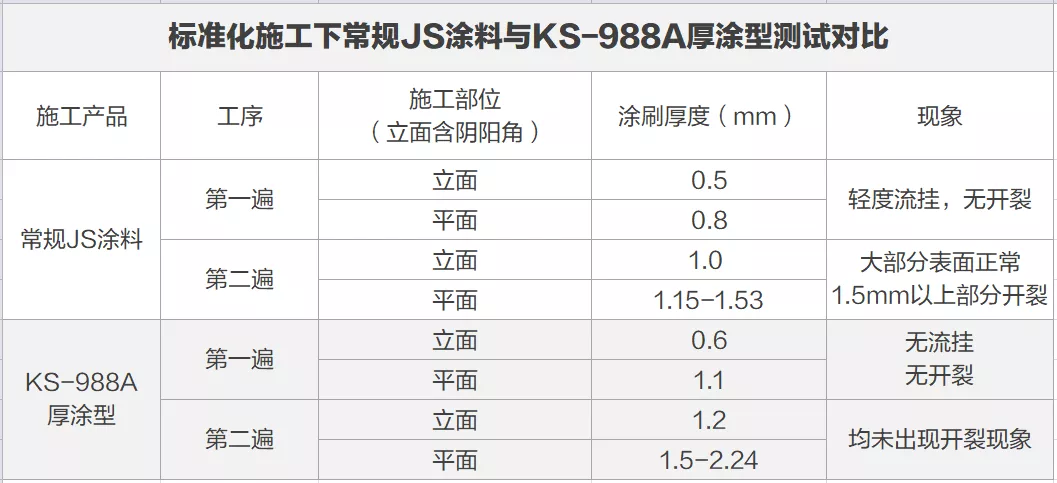

平面单次厚涂实测1.5mm无开裂现象！
抗开裂效果优异
且易于涂刷，可快速达到设计要求厚度
省工省时，缩短工期
▲测试环境：气温23℃/ 湿度56%，晴，微风

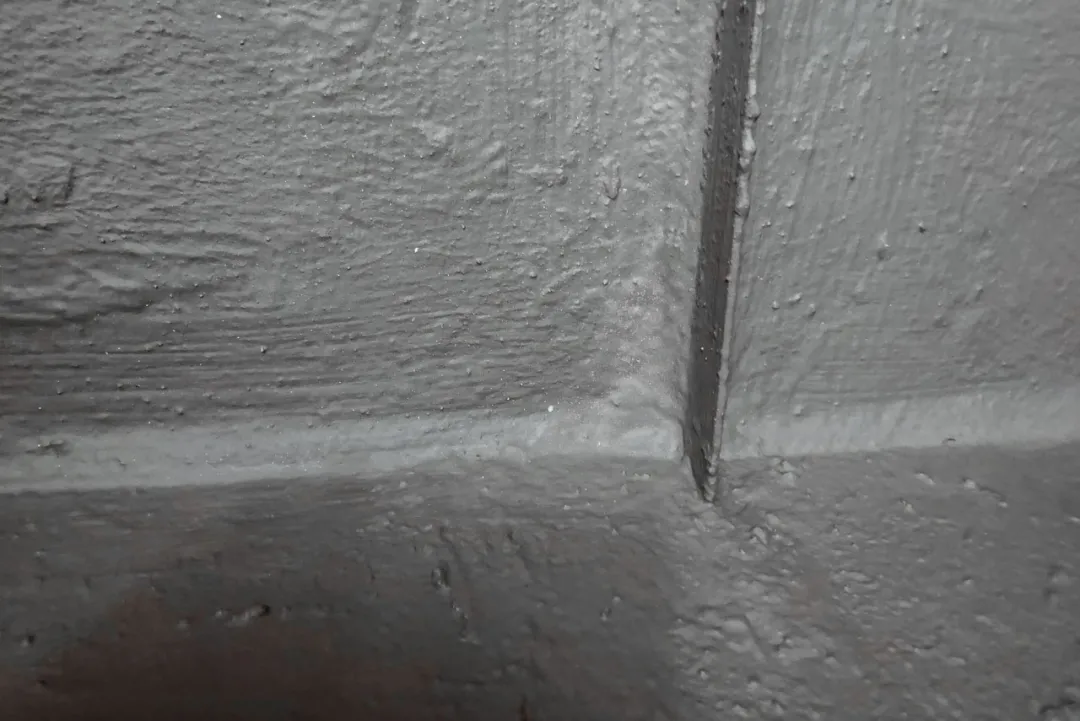

▲KS-988A厚涂型平面涂刷总厚度2mm不开裂
KS-988A厚涂型固含量高
抗流挂性好，立面施工不易堆积
从施工性能上遏制开裂的发生
那是不是用了KS-988A厚涂型
就无需再做标准化施工？
当然不是！
基层处理、增强处理一样不能少 阴阳角圆的弧处理更是十分重要

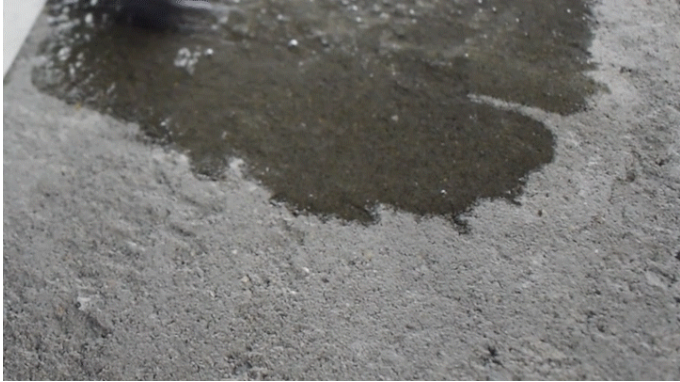

▲施工前需湿润基面

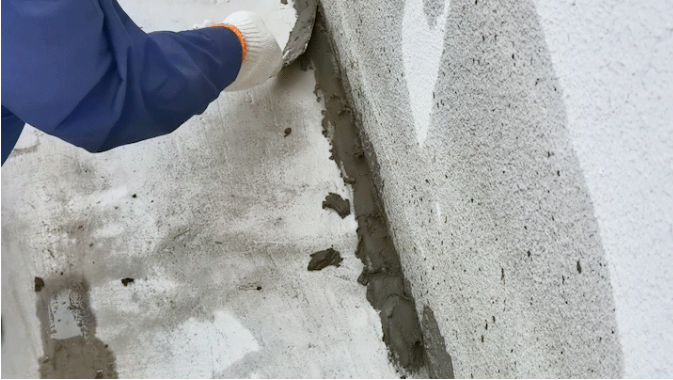

▲阴阳角圆弧处理

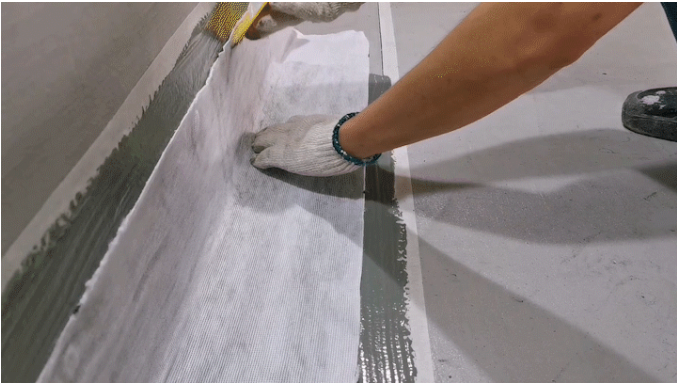

▲覆盖无纺布加强处理

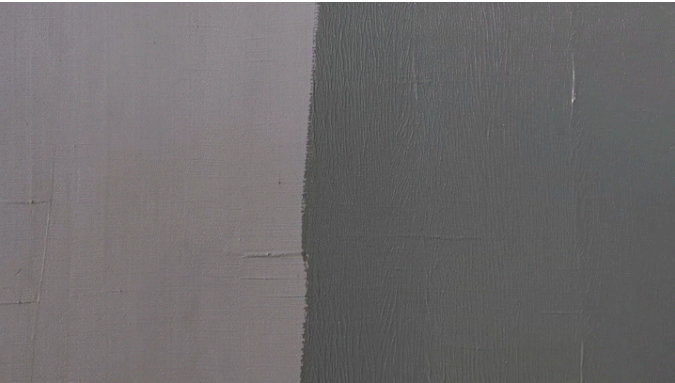

▲KS-988A厚涂型辊涂施工
KS-988A厚涂型虽然是抗开裂的“神奇”涂料
但在各种环境因素的影响下要确保不发生渗漏
KS-988A厚涂型施工时应尽量采用标准化施工
技术产品与标准施工双管齐下你就不用再为渗漏提心吊胆啦！
END.
▲扫描二维码添加好友了解更多
